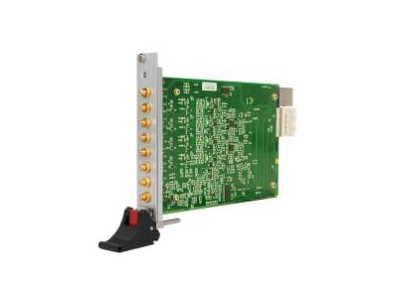

与LabVIEW无缝连接，提供图形化API函数。是一种基于PXIe总线的数字化仪。该板卡提供4路单端模拟量输入，12位ADC采样精度，转换速率高达40MS/s（PXIe8502）/80MS/s（PXIe8512）。
产品参数
|
AD模拟量输入 |
ADC分辨率 |
12位（Bit） |
|
|
输入通道 |
4路单端 |
||
|
输入量程 |
±5V、±1V |
||
|
采样率 |
高达40MS/s（PXIe8502）/80MS/s（PXIe8512） |
||
|
采样方式 |
同步采样 |
||
| 存储器深度 | 板载2GB内存 | ||
|
校准方式 |
软件自动校准 |
||
|
耦合方式 |
直流耦合、交流耦合 |
||
|
触发源 |
软件触发、ATR触发、DTR触发、Trigger 信号触发（用于多卡同步） |
||
|
ATR输入源 |
从AI0~AI3的任一通道输入 |
||
|
触发源输入范围 |
ATR输入范围 |
同AD量程 |
|
|
DTR输入范围 |
标准TTL电平 |
||
|
输入阻抗 |
1MΩ（50Ω可定制） |
||
|
带宽 |
20MHz（PXIe8502）/40MHz（PXIe8512） |
||
|
时钟源 |
板载时钟、外部10M、PXICLK_10M、PXIECLK_100M、外时钟 |
||
|
外时钟输入范围 |
PXIe8502：10MHz~40MHz，幅值为2Vpp~5Vpp PXIe8512：10MHz~80MHz，幅值为2Vpp~5Vpp |
||
|
数据存储 |
可搭配PXIe-SSDM2X存储模块实现高达640MB/s实时数据流盘 |
||
